Описание

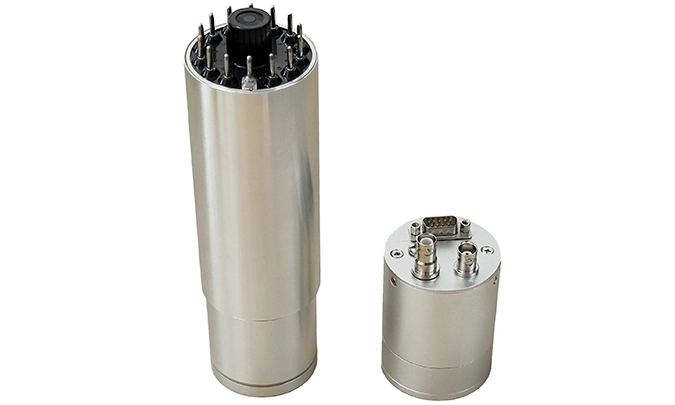

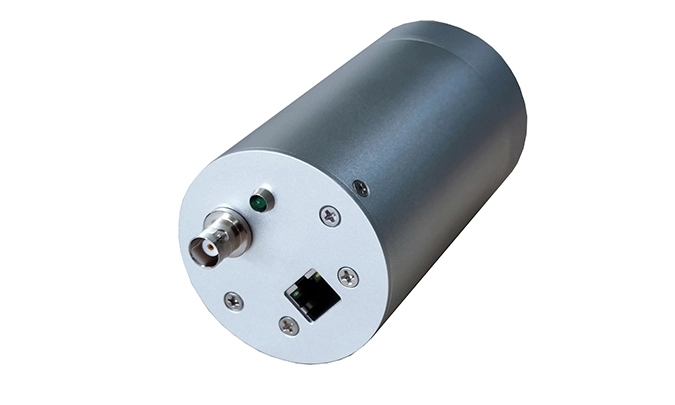

Компания OST Photonics поставляет подключаемую детекторную электронику для детекторов (сцинтиллятор+ФЭУ). Подключаемая детекторная электроника может содержать делитель напряжения, предварительный усилитель, источник питания высокого напряжения и другие функциональные модули, они подходят для различных типов фотоумножительных трубок и их сцинтилляционных детекторных сборок, которые могут осуществлять измерение различных радиоактивных лучей. Модуль имеет широкий диапазон входного постоянного тока (5 В-12 В), с соответствующими детекторами, может быть напрямую подключен к различным многоканальным анализаторам (MCA) или счетчиковому оборудованию.
Сферы применения
- Гамма-спектроскопия
- Радиоиммуноанализ
- Аэрофотосъемка
- Подсчет облучения всего тела
- Системы досмотра
- Радио-лучевая медицина
- Физика высоких энергий
Преимущества
- Совместимость с различными сборками сцинтилляционных детекторов
- Удобство использования (крепление непосредственно к 14-контактному основанию ФЭУ или датчику излучения)
- Высокая эффективность
- Компактность
Внешние компоненты
- Корпус из анодированного алюминия
- Высоковольтный потенциометр (модели без встроенных высоковольтных модулей не имеют данного компонента)
- Точка контроля высокого напряжения (модели без встроенных высоковольтных модулей не имеют данного компонента)
- Высоковольтный разъем типа SHV (только для моделей без встроенного высоковольтного модуля)
- Сигнальный разъем типа BNC
- 4-контактный разъем питания постоянного тока (модели без предварительного усилителя не имеют данного компонента)
Технические характеристики
- Импульсный выход: см. следующую таблицу стандартных подключаемых электронных компонентов
- Диапазон амплитуды импульса: 0 ~ 5 В
- Диапазон высокого напряжения: 30-1250 В
- Низковольтный вход: 5-12 В
- Рабочая температура: 0 ~ 40 ℃
- Относительная влажность: ≤90% (25 ℃)
Стандартная подключаемая электроника
| Модель |
Режим делителя напряжения |
Предварительный усилитель |
Тип высокого напряжения |
Совместимые ФЭУ |
Режим анодного выхода
(Без предварительного усилителя) |
Другие функциональные модули |
| OST-P-N-E-3-A-0 |
Положит.HV |
Без предварительного усилителя |
Нет встроенного HV модуля |
CR105-05 |
Выход связи по переменному току |
Нет |
| OST-P-C-E-3-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Нет встроенного HV модуля |
CR105-05 |
Нет |
Нет |
| OST-P-C-P-3-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Положит.HV |
CR105-05 |
Нет |
Нет |
| OST-P-N-E-1-A-0 |
Положит.HV |
Без предварительного усилителя |
Нет встроенного HV модуля |
R6231, CR173 |
Выход связи по переменному току |
Нет |
| OST-P-C-E-1-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Нет встроенного HV модуля |
R6231, CR173 |
Нет |
Нет |
| OST-P-C-P-1-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Положит.HV |
R6231, CR173 |
Нет |
Нет |
| OST-P-N-E-2-A-0 |
Положит.HV |
Без предварительного усилителя |
Нет встроенного HV модуля |
R6233, CR160 |
Выход связи по переменному току |
Нет |
| OST-P-C-E-2-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Нет встроенного HV модуля |
R6233, CR160 |
Нет |
Нет |
| OST-P-C-P-2-N-0 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Положит.HV |
R6233, CR160 |
Нет |
Нет |
| OST-P-C-P-3-N-1 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Положит.HV |
CR105-05 |
Нет |
Встроенный усилитель-формирователь |
| OST-P-C-P-7-N-1 |
Положит.HV |
Предварительный усилитель, чувствительный к заряду (положительный импульс) |
Положит.HV |
CR119 |
Нет |
Встроенный усилитель-формирователь |
