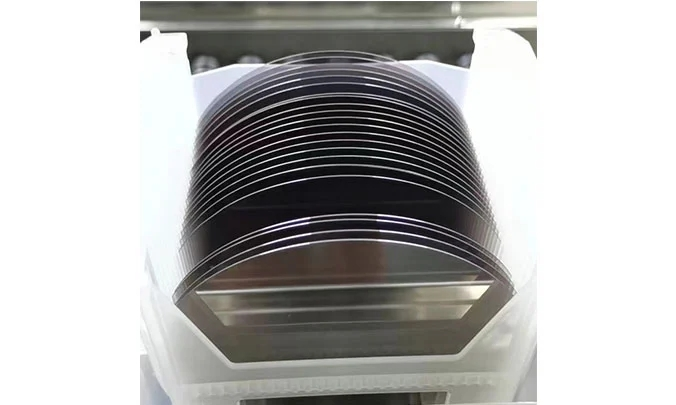

Компания OST Photonics предлагает пластины ниобата лития (LiNbO3) класса SAW различных размеров и толщин: диаметр пластин варьируется от 3 до 8 дюймов. Толщина изменяема в соответствии с требованиями клиента (обычно более 0.18 мм). Ориентация пластин: X/Y/Z/Y36/Y41/Y64/Y128 и т.д. Также по запросу доступны пластины черного ниобата лития (LiNbO3) SAW-класса, не содержащие пироэлектрических компонентов.
| Материал | Монокристалл LiNbO3 | |
| Температура Кюри | 1142±2.0℃ | |
| Сужение | Standard Black - 0.9E+11 ~ 9.0E+11 Super Black - 1.0E+10 ~ 9.0E+10 |
|
| Угол резки | X/Y/Z/Y36/Y41/Y64/Y128 и т.д. | |
| Ориентационный допуск (±) | ≤15′ | |
| Диаметр | 3”/4”/6”/8” | |
| Допуск по диаметру (±) | ≤0.20 мм | |
| Толщина | 0.18 ~ 0.5 мм или более | |
| Допуск по толщине (±) | ≤0.025 мм | |
| Основная длина | 22/32/42.5/57.5 мм | |
| LTV (5 x 5 мм) | <1.5 мкм | |
| TTV | <1~5 мкм | |
| BOW | ± (25~40 мкм) | |
| Отклонение | <= 35 мкм | |
| PLTV (<0.5 мкм) | ≥98% (5*5 мм) за вычетом 2 мм кромки | |
| Ориентация | В соответствии со стандартами или запросом клиента | |
| Тип поверхности | Односторонняя полировка (SSP) / двухсторонняя полировка (DSP) / двухсторонняя шлифовка (DSL) | |
| Полированная сторона | <0.5 нм | |
| Притёртая сторона | Как правило, 0.2-0.5 мкм, или произвольно | |
| Краевые критерии | В соответствии со стандартом SEMI M1.2/см. IEC62276 | |
| Критерии поверхности пластины | Проводимость | Общая: 5.9x10^-11<s<2.0*10^-10 при 25℃ |
| Загрязнение | Нет | |
| Частицы φ>0.3 мкм | <= 30 | |
| Царапины, сколы | Нет | |
| Дефекты | Нет трещин, царапин, следов спиливания, пятен | |

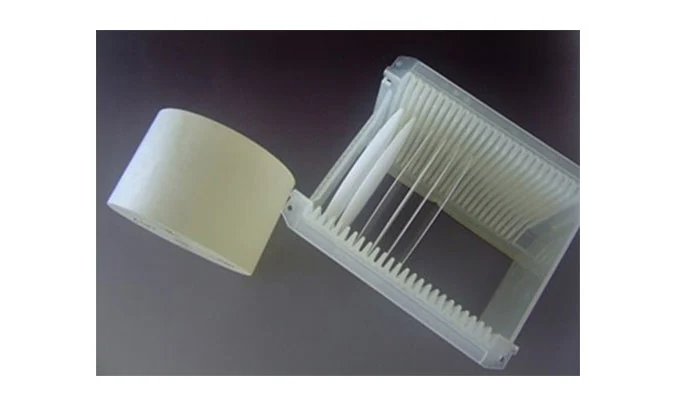

| Паковка | Кол-во/Коробка | 25 шт на коробку |
| Материал | Класс | Диаметр | Направление роста |
| LiNbO3 | SAW | 3”/4”/6”/8” | X/Y/Z/Y41/Y64/Y128/Y36/Y и т.д. |

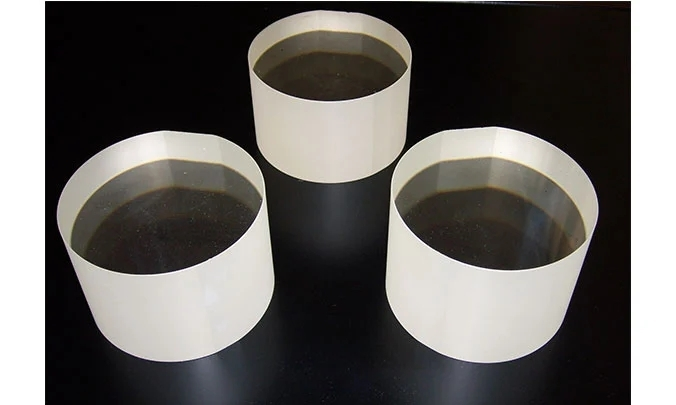

| Метод выращивания | Метод Чохральского |
| Кристаллическая структура | M3 |
| Константа решётки | a=b=5.148 Å c=13.863 Å |
| Точка плавления (℃) | 1250 |
| Плотность (г/см3) | 4.64 |
| Твёрдость | 5 (Мо) |
| Показатель преломления | no=2.286 ne=2.203 at 632.8 нм |
| Нелинейный коэффициент | d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
| Электрооптический коэффициент | γ13=8.6, γ22=3.4, γ33=30.8, γ51=28.0, γ22=6.00 (pmv-1) |
| Оптическое пропускание | 370 ~ 5000nm and >68% at 632.8nm |
| Тепловое расширение | a11=15.4x10^-6/K, a33=7.5x10^-6/K |
