Монокристаллы GaSb могут применяться в качестве подложки благодаря тому, что их постоянные решетки совпадают с постоянными решетки различных тройных и четверных соединений AIIIBV с шириной запрещенной зоны в спектральном диапазоне 0.8–4.3 мкм. Ограниченная подвижность кристаллической решетки GaSb выше, чем у GaAs, что делает кристалл GaSb перспективным материалом для применения в производстве СВЧ-устройств. Методы выращивания кристаллов GaSb: LEC, VGF и VBG.

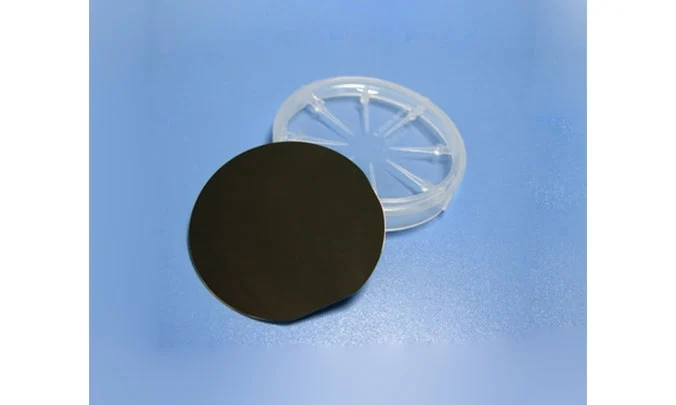

Компания OST Photonics предлагает пластины GaSb размером 2” и 3” для полупроводниковой промышленности. На выбор предлагаются три типа GaSb: нелегированный GaSb, GaSb N-типа (легированный теллуром) и GaSb P-типа (легированный цинком). Толщина может варьироваться в соответствии с вашими требованиями. Кроме того, по запросу доступны подложки GaSb, изготовленные по индивидуальному заказу.
| Параметр | Значение | ||
| Легирование | Нет | Zn | Te |
| Тип проводимости | P-type | P-type | N-type |
| Концентрация носителей (см-3) | (1-2)x10^17 | (5-100) x10^17 | (1-20)x10^17 |
| Подвижность (см2/V.s) | 600-700 | 200-500 | 2000-3500 |
| Плотность дислокаций (см-2) | <1x10^4 | <1x10^4 | <1x10^4 |
| Диаметр | 2”, 3” | ||
| Толщина | 500±25, 600±25 мкм, и т.д. | ||
| Ориентация | <100>±0.5° | ||
| Поверхность | Полированная / Травлёная | ||
| Epi-готовность | Да | ||
| Паковка | Кассета или одинарный контейнер для пластин | ||
