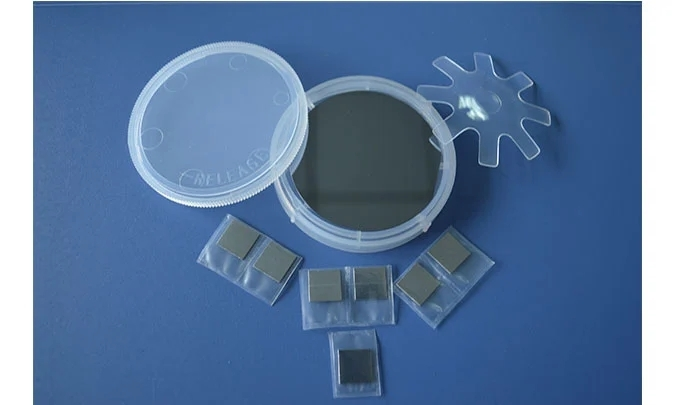

Подложки InP OST Photonics

Печать страницы
Mini photo
Mini photo
Будучи одним из важнейших полупроводниковых соединений, монокристаллические материалы InP являются ключевыми для производства лазерных диодов (ЛД), светодиодов (СИД) и фотодетекторов на основе InP в оптической связи.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

OST Photonics

  • Сопутствующие товары
  • Возникли вопросы?

Описание

Будучи одним из важнейших полупроводниковых соединений, монокристаллические материалы InP являются ключевыми для производства лазерных диодов (ЛД), светодиодов (СИД) и фотодетекторов на основе InP в оптической связи. Устройств, необходимых для распространения, усиления и приема информации в оптоволоконных линиях связи. InP также подходит для высокочастотных устройств, таких как транзисторы с высокой подвижностью электронов (HEMT) и гетеробиполярные транзисторы (HBT). Благодаря превосходным характеристикам, эти кристаллы широко применяются в оптоволоконной связи, устройствах микроволновых и миллиметровых диапазонов, а также в качестве антибликового покрытия. InP широко используется во многих высокотехнологичных областях, таких как производство солнечные батарей и гетеротранзисторов.
Компания OST Photonics предлагает высококачественные подложки InP для исследования и промышленности. Доступны четыре типа InP: нелегированный, легированный S, легированный Zn и InP, легированный Fe. Размер и толщина кристаллов варьируются в соответствии с требованиями клиента.

Сферы применения


  • Радиочастотная связь
  • Радиолокационные системы
  • Радиационная разведка
  • МЭМС


Преимущества


  • Высокая подвижность электронов
  • Хорошая радиационная устойчивость
  • Широта запрещённой зоны


Производимые опции


  • Ориентация: <100> и т.д.
  • Размеры: 2”, 3”, 4”, 10x10, 10x5 мм и т.д.
  • Толщина: 0.35 мм, 0.5 мм, 0.6 мм и т.д.
  • Доступные исполнения: пластины, подложки, заготовки и оптика на заказ


Свойства

Кристаллическая структура Кубическая
a=5.869 Å
Точка плавления 1600 ℃
Плотность 4.79 г/см3
Ширина запрещенной зоны 1.344
Тип проводимости Полуизоляционный N-тип N-тип P-тип
Легирование Fe S Нет Zn
Удельное сопротивление (Ом.см) ≥0.5x10^7 -
Концентрация носителей (см-3) - (0.8-8)x10^18 (1-10)x10^15 (0.8-8)x10^18
Подвижность (см2/v.s) ≥1000 1000-2500 3000-5000 50-100
Плотность ямок травление (EPD) (/см2) ≤5000 ≤5000 ≤5000 ≤500
Ориентация <100>, и т.д.
Допуск ориентации ±0.5° или лучше
Размеры 2”, 3”, 4”, 10x10 мм, 10x5 мм, и т.д.
Допуск по размерам ±0.1 мм или лучше
Толщина 0.35, 0.5, 0.6 мм, и т.д.
Допуск по толщине ±0.05 мм или лучше
Полировка поверхности Односторонняя полировка (SSP) / Двусторонняя полировка (DSP)
Шероховатость поверхности Ra<5Å
Доступен отчет об испытаниях с использованием атомно-частичной микроскопии (АСМ).
Паковка Пакет чистоты класса 100, Стерильная комната чистоты класса 1000
