Описание
PMN-PT ((1-x)[Pb(Mg0.33Nb0.67)O3]-x[PbTiO3]) – представляет собой перспективный пьезоэлектрический кристаллический материал. Он обладает такими характеристиками, как высокая электрическая постоянная напряжения, большой коэффициент электромеханической связи, высокая диэлектрическая проницаемость, низкие потери, превосходные нелинейно-оптические и пироэлектрические характеристики. В частности, пьезоэлектрические характеристики примерно в 10 раз выше, чем у обычных пьезоэлектрических материалов, благодаря чему этот кристалл применяется шире, чем традиционная пьезокерамика PZT. Он может не только стать основным материалом нового поколения высокопроизводительных пьезоэлектрических преобразователей, нелинейно-оптических устройств и фотоэлектрических устройств обнаружения (таких как инфракрасные детекторы), но и обеспечить хорошую исследовательскую платформу.

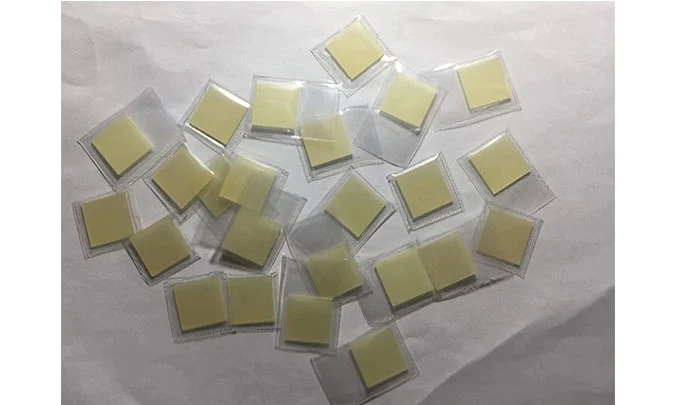

Компания OST Photonics предлагает высококачественные подложки PMN-PT для исследования и промышленности. Ориентация кристаллов, размер и толщина варьируются в соответствии с требованиями клиента. Кроме того, возможно нанесение покрытия на подложки PMN-PT с помощью Ni/Al/Ag/Au электродов, а также доступна поляризация.
Сферы применения
- Пьезоэлектрические преобразователи
- Нелинейные оптические устройства
- Инфракрасные детекторы
Преимущества
- Высокая электрическая постоянная напряжения
- Большой коэффициент электромеханической связи
- Высокая диэлектрическая проницаемость
- Отличные нелинейные оптические и пироэлектрические характеристики
Производимые опции
- Ориентация: <100>, <110>, <111> и т. д.
- Размеры: 1”, 2”, 5x5 мм, 10x10 мм, 20x20 мм и т. д.
- Толщина: 0.5, 1.0, 2, 5, 10 мм и т. д.
- Доступные исполнения: пластины, подложки, заготовки и оптика на заказ
Свойства
| Формула |
(1-x)[Pb(Mg0.33Nb0.67)O3]-x[PbTiO3] |
| Кристаллическая структура |
Тетрагональная |
| Постоянная решётки |
a=4.024 Å (R3m) |
| Точка плавления |
1280 ℃ |
| Плотность |
8.1 г/см3 |
| Твёрдость (Мо) |
3.5 |
| Коэффициент теплового расширения |
10.4x10^-6/K |
| Пьезоэлектрический коэффициент (d33) |
800-2500 pC/N |
| Диэлектрическая проницаемость (поляризация) ε |
3500~7000 при 1 КГц |
| Диэлектрические потери (tgδ%) |
<0.9 |
| Постоянная взаимодействия |
k33 (Продольный режим) >92%
kt (Режим толщины) 59-62%
k33’ (Режим луча) 84-88% |
| Температура Кюри |
135-150 ℃ |
| Метод выращивания |
Бриджмена |
| Коэрцитивное электрическое поле |
2.0-3.0 кв/см |
| Ориентация |
<100>,<110>,<111>, и т.д. |
| Допуск по ориентации |
±0.5° или лучше |
| Размеры |
1”, 2”, 5x5, 10x10, 20x20 мм, и т.д. |
| Допуск по размерам |
±0.1 мм или лучше |
| Толщина |
0.5, 1.0, 2, 5, 10 мм, и т.д. |
| Допуск по толщине |
±0.05 мм или лучше |
| Полировка поверхности |
Односторонняя полировка (SSP) / Двусторонняя полировка (DSP) |
| Паковка |
Пакет чистоты класса 100, Стерильная комната чистоты класса 1000 |
