Лазерные нелинейные кристаллы BBO OST Photonics

Печать страницы

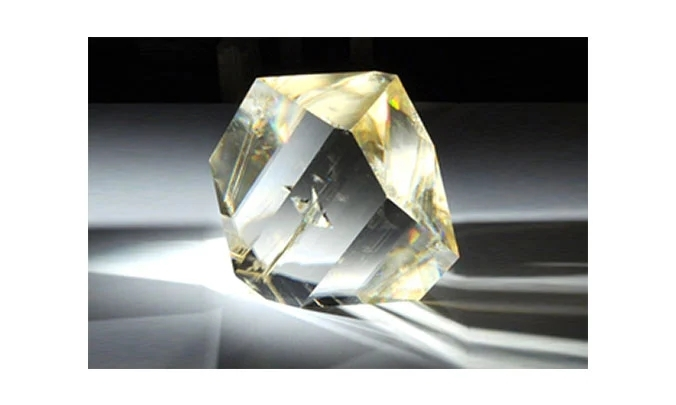

Кристалл BBO — нелинейный оптический кристалл, сочетающий уникальные оптические свойства: широкие диапазоны пропускания и фазового согласования, большой коэффициент нелинейности, высокую пороговую прочность и превосходную оптическую однородность, необходимые для различных нелинейно-оптических приложений.

Стоимость

Стоимость по запросу

Специальное предложение

Готово к отгрузке

Производитель

OST Photonics

Сопутствующие товары
Возникли вопросы?

Описание

Сферы применения

Генерация гармоник (до одной пятой) импульсных лазеров на кристаллах, легированных неодимом
Удвоение частоты, утроение импульсных лазеров на титане, сапфире, иттербии и красителях
Характеризация сверхкоротких лазерных импульсов методами FROG, XFROG, SPIDER, дисперсионного сканирования и сканирования с частотной модуляцией
Оптические усилители мощности (OPA) и оптические генераторы мощности (OPO)
Ячейки Поккельса

Преимущества

Широкий диапазон фазового согласования от 409.6 до 3500 нм;
Широкая область пропускания от 190 до 3500 нм;
Большой эффективный коэффициент генерации второй гармоники (ГВГ);
Высокий порог повреждения;
Высокая оптическая однородность с δn ≈10-6/см;
Широкий диапазон рабочих температур около 55 ℃.

Характеристики

Допуск по углу резки	△θ≤±0.25°, △φ≤±0.25°
Допуск по размерам	Размеры +0/-0.1 мм, L: ±0.1 мм
Плоскость	λ/10 при 632.8 нм
Искажение волнового фронта	λ/8 при 632.8 нм
Качество поверхности	10/5 на MIL-O-13830A
Параллелизм	20″
Перпендикулярность	5′
Ограничительная апертура:	> 90%
Фаска:	< 0.1 мм при 45°
Размер	По запросу
Покрытие	AR/PR по запросу клиента
Порог повреждения	750 MW/CM2 при 1064 нм, TEM00, 10 нс, 10 Гц
Период гарантии качества	Один год при правильном использовании

Оптические и нелинейные свойства

Диапазон проницаемости	190-3500 нм
Диапазон согласования фаз SHG	409.6-3500 нм (Тип I) 525-3500 нм (Тип II)
Термо-оптический коэффициент (/℃, λ в мкм)	dno/dT=-16.6x 10^-6/℃ dne/dT=-9.3x 10^-6/℃
Коэффициенты поглощения	<0.1 %/см (при 1064 нм) <1 %/см (при 532 нм)
Допуск по углу	0.8 мрад·см (θ, Тип I, 1064 SHG) 1.27 мрад·см (θ, Тип II, 1064 SHG)
Допуск по температуре	55℃·см
Спектральный допуск	1.1 нм см
Угол сноса	2.7° (Тип I 1064 SHG) 3.2° (Тип II 1064 SHG)
Коэффициенты NLO	deff(I)=d31sinθ+(d11cos3Φ- d22 sin3Φ) cosθq deff (II)= (d11 sin3Φ + d22 cos3Φ) cos2θ
Неисчезнувшие восприимчивости NLO	d11 = 5.8 x d36(KDP) d31 = 0.05 x d11 d22 < 0.05 x d11
Уравнения Селлмейера (λ в мкм)	no²=2.7359+0.01878/(λ²-0.01822)-0.01354λ² ne²=2.3753+0.01224/(λ²-0.01667)-0.01516λ²
Электрооптические коэффициенты	γ22 = 2.7 pm/V
Полуволновое напряжение	7 КВ (при 1064 nm, 3x3x20 мм3)
Сопротивляемость	>10^11 Ом см
Относительная диэлектрическая проницаемость	εs11/εo:6.7 εs33/εo:8.1 Tan δ<0.001

Физические свойства

Кристаллическая структура	Тригональная, пространственная группа R3c
Параметры решётки	a=b=12.532Å, c=12.717Å,Z=6
Точка плавления	Около 1095℃
Твёрдость (Мо)	4
Плотность	3.85 г/см3
Показатели преломления	no = 1.6551; ne = 1.5426
Теплопроводность	⊥c: 1.2W/m/K; //c: 1.6W/m/K
Коэффициенты теплового расширения	α11=4 x 10^-6/K; α33=36 x 10^-6/K
