Описание

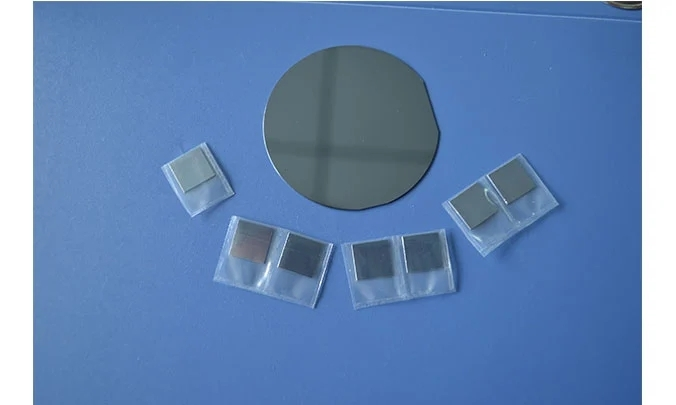

Монокристаллическая подложка из арсенида индия позволяет выращивать InAsSb/In-AsPSb, InNAsSb и другие гетеропереходные материалы для производства инфракрасных светоизлучающих устройств с длинами волн 2-14 мкм. Монокристаллические подложки InAs также можно использовать для эпитаксиального выращивания материалов со сверхрешеточной структурой AlGaSb. Квантовый каскадный лазер среднего инфракрасного диапазона. Эти инфракрасные устройства имеют перспективы применения в области газового мониторинга, оптоволоконной связи с низкими потерями и других областях. Кроме того, монокристалл InAs обладает высокой подвижностью электронов и идеально подходит для изготовления приборов Холла. В качестве монокристаллической подложки материалы InAs должны иметь низкую плотность дислокаций, высокую целостность решетки, соответствующие электрические параметры и высокую однородность. Основным методом выращивания монокристаллических материалов InP является традиционная технология Чохральского (LEC).
Компания OST Photonics предлагает высококачественные подложки InAs для исследования и промышленности. Доступны четыре типа InAs на выбор: N-типа (нелегированный), N-типа (легированный оловом), N-типа (легированный серой) и P-типа (легированный цинком). Ориентация, размер и толщина кристаллов варьируются в соответствии с требованиями клиента.

Сферы применения

Оптоволоконная связь
Высокоскоростные и маломощные электронные устройства
Инфракрасные светоизлучающие устройства
Квантовые каскадные лазеры среднего инфракрасного диапазона

Преимущества

Высокая подвижность электронов
Низкий магниторезистивный эффект
Малая эффективная масса
Низкий температурный коэффициент сопротивления

Производимые опции

Ориентация: <100> и т. д.
Размеры: 2”, 3”, 10x10 мм, 10x5 мм и т. д.
Толщина: 0,5 мм, 0,6 мм и т. д.
Доступные исполнения: пластины, подложки, заготовки и оптика на заказ

Свойства

Кристаллическая структура	Кубическая a=6.058 Å
Точка плавления	942 ℃
Плотность	5.66 г/см3
Ширина запрещенной зоны	0.45
Легирование	Нет	Sn	S	Zn
Тип проводимости	N-тип	N-тип	N-тип	P-тип
Концентрация носителей	5x10^16 см-3	(5-20)x10^17 см-3	(1-10)x10^17 см-3	(1-20)x10^17 см-3
Подвижность	≥2x10^4 см2/V.s	>2000 см2/V.s	>2000 см2/V.s	100-300 см2/V.s
Плотность дислокации	<5x10^4 см-2	<5x10^4 см-2	<5x10^4 см-2	<5x10^4 см-2
Ориентация	<100>, и т.д.
Допуск по ориентации	±0.5° или лучше
Размеры	2”, 3”, 10x10, 10x5 мм, и т.д.
Допуск по размерам	±0.1 мм или лучше
Толщина	0.5, 0.6, и т.д.
Допуск по толщине	±0.05 мм или лучше
Полировка поверхности	Односторонняя полировка (SSP) / Двусторонняя полировка (DSP)
Шероховатость поверхности	Ra<5Å Доступен отчет об испытаниях с использованием атомно-частичной микроскопии (АСМ).
Паковка	Пакет чистоты класса 100, Стерильная комната чистоты класса 1000
