Описание

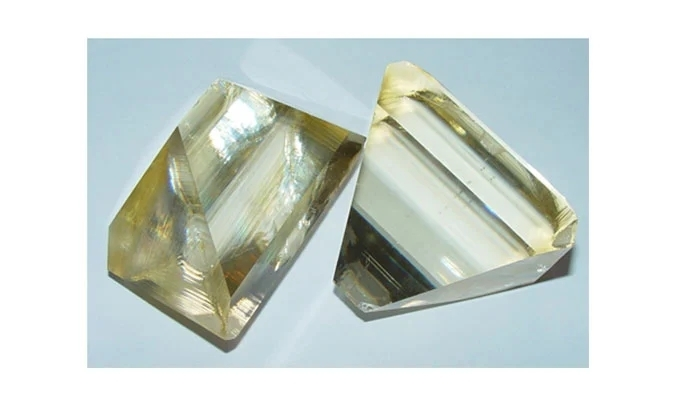

KTP (KTiOPO4) — нелинейный кристалл, обладающий высоким оптическим качеством, широким диапазоном прозрачности, относительно эффективным коэффициентом генерации второй гармоники (примерно в 3 раза выше, чем у KDP), очень высоким порогом оптического повреждения, широким углом приёма, малым сносом и некритичным фазовым синхронизмом типа I и типа II в широком диапазоне длин волн.
Сферы применения
- Удвоение частоты (SHG) неодимовых лазеров для получения зелёного/красного излучения
- Смешение частот (SFM) неодимового и диодного лазеров для получения синего излучения
- Параметрические источники (OPG, OPA и OPO) для перестраиваемого выхода в диапазоне 600–4500 нм
- Электронно-оптические модуляторы, оптические переключатели, направленные ответвители;
- Оптические волноводы для интегрированных нелинейных и электроно-оптических устройств (OPA и OPO).
Преимущества
- Большой нелинейный оптический коэффициент;
- Широкая угловая полоса пропускания и малый угол сноса;
- Широкий температурный и спектральный диапазоны;
- Высокий электрооптический коэффициент (ЭО) и низкая диэлектрическая проницаемость;
- Негигроскопичность, химическая и механическая стабильность
Характеристики
| Допуск угла резки |
△θ≤±0.25°, △φ≤±0.25° |
| Допуск по размерам |
Размеры +0/-0.1 мм, L: ±0.1 мм |
| Плоскость |
λ/10 при 632.8 нм |
| Искажение волнового фронта |
λ/8 при 632.8 нм |
| Качество поверхности |
10/5 на MIL-O-13830A |
| Параллелизм |
20″ |
| Перпендикулярность |
5′ |
| Ограничительная апертура: |
> 90% |
| Фаска: |
< 0.1 мм при 45° |
| Размер |
По запросу |
| Покрытие |
AR/HR по запросу клиента |
| Порог повреждения |
750 MW/CM2 при 1064 нм, TEM00, 10 нс, 10 Гц |
| Период гарантии качества |
Один год при правильном использовании |
Оптические и нелинейные свойства
| Диапазон пропускаемости |
350~4500 нм |
| Диапазон согласования фаз SHG |
497 ~ 1800 нм (Тип II) |
| Термооптический коэффициент (/℃, λ в мкм) |
dnx/dT=1.1X10^-5
dny/dT=1.3X10^-5
dnz/dT=1.6X10^-5 |
| Коэффициенты поглощения |
<0.1 %/см при 1064 нм <1%/см при 532 нм |
| Допуск по углу |
14.2 мрад см (φ);55.3 мрад см (θ) для SHG типа II лазера Nd:YAG при 1064 нм |
| Допуск по температуре |
24°C·см для SHG типа IIлазера Nd:YAG при 1064 нм |
| Допуск по спектру |
0.56 нм·см для SHG типа II лазера Nd:YAG при 1064 нм |
| Угол сноса |
0.55° для SHG типа II лазера Nd:YAG при 1064 нм |
| Коэффициенты NLO |
deff(II)≈(d24 - d15)sin2Φsin2θ - (d15sin2Φ + d24cos2Φ)sinθ |
| Неисчезнувшие восприимчивости NLO |
d31=6.5 pm/V d24=7.6 pm/V
d32= 5 pm/V d15=6.1 pm/V
d33=13.7 pm/V |
| Уравнения Селлмейера (λ в мкм) |
nx²=3.0065+0.03901/(λ²-0.04251)-0.01327λ²
ny²=3.0333+0.04154/(λ²-0.04547)-0.01408λ²
nz²=3.3134+0.05694/(λ²-0.05658)-0.01682λ² |
Электро-оптические коэффициенты:
r13
r23
r33
r51
r42 |
Высокая и низкая частота (pm/V)
9.5 и 8.8
15.7и 13.8
36.3 и 35
7.3 и 6.9
9.3 и 8.8 |
| Относительная диэлектрическая проницаемость |
εeff=13 |
Физические свойства
| Кристаллическая структура |
Орторомбическая, пространственная группа Pna21, точечная группа mm2 |
| Параметры решётки |
a=6.404Å, b=10.616Å, c=12.814A, Z=8 |
| Тока плавления |
Около 1172°C |
| Твёрдость (Мо) |
5 |
| Плотность |
3.01 г/см3 |
| Показатели преломления |
nX = 1,7404; nY = 1,7479; nZ = 1,8296 при 1064 нм |
| Теплопроводность |
13 W/m/K |
| Коэффициенты теплового расширения |
ax=11x10^-6/℃, ay=9x10^-6/℃, az=0.6x10^-6/℃ |
