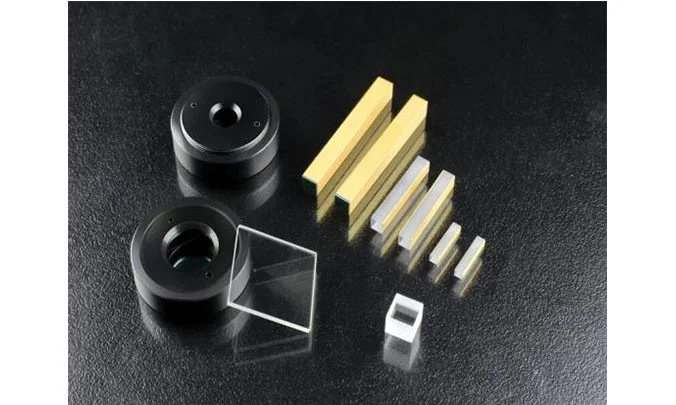

Ниобат лития (LiNbO3, LN) — многоцелевой материал, применяемый в фотонике и оптоэлектронике. Он обладает превосходными нелинейными, электрооптическими и пьезоэлектрическими свойствами, и широко применяется в качестве электрооптического модулятора и затвора добротности для лазеров на Nd:YAG, Nd:YLF и Ti:Sapphire, а также в качестве модуляторов для волоконной оптики.
| Допуск по углу резки | △θ≤±0.25°, △φ≤±0.25° |
| Допуск по размерам | Размеры +0/-0.1 мм, L: ±0.1 мм |
| Плоскость | λ/10 при 632.8 нм |
| Искажение волнового фронта | λ/8 при 632.8 нм |
| Качество поверхности | 10/5 на MIL-O-13830A |
| Параллелизм | 20″ |
| Перпендикулярность | 5′ |
| Ограничительная апертура: | > 90% |
| Фаска: | < 0.1 мм при 45° |
| Размер | По запросу |
| Покрытие | AR/HR по запросу клиента |
| Электроды | Позолоченные/хромированные Х-поверхности |
| Порог повреждения | 750 MW/CM2 при 1064 нм, TEM00, 10 нс, 10 Гц |
| Период гарантии качества | Один год при правильном использовании |
| Коэффициенты NLO | d33 = 34.4 pm/V d31 = d15 = 5.95 pm/V d22 = 3.07 pm/V |
| Эффективные коэффициенты NLO | deff =5.7 pm/V или удвоение частоты 1300 нм; deff =5.3 pm/V для ОПО с накачкой на длине волны 1064 нм; deff =17.6 pm/V для квазисинхронной структуры. |
| Электрооптические коэффициенты | γT33 = 32 pm/V, γs33 = 31 pm/V, γT31 = 10 pm/V, γs31 = 8.6 pm/V, γT22 = 6.8 pm/V, γs22 = 3.4 pm/V, |
| Порог фоторефрактивного повреждения | 50 MW/cm2 (10 нс, 1064 нм) |
| Порог повреждения поверхности | 300 MW/cm2 (10 нс, 1064 нм) |
| Химическая формула | LiNbO3 |
| Постоянная решётки, A | a=b=5.148 Å, c=13.863 Å |
| Точка плавления | 1250℃ |
| Плотность | 4.64 г/см3 |
| Температура Кюри | ~ 1140℃ |
| Твёрдость (Мо) | 5 |
| Тепловое расширение | a11 =15.4×10^-6/K a33 =7.5×10^-6/K |
| Теплопроводность, W/(m K) при 300 K | 5.6 |
| Показатели преломления | n0 =2.286 ne =2.203 при 632.8 нм |
| Нелинейные оптические коэффициенты, p/m/V при 1064 nm | d31 = -4.5 d33 = -0.27 d22 = 2.1 |
| Электрооптические коэффициенты, pm/V при 633 нм | γT33 =31, γs 31=9, γs 22 =3.4 |
| Жиапазон пропускания | 420 ~ 5200 нм >68% при 632.8 нм |
| Уравнения Зеллмейера (λ: мкм) | n0²(λ)=4.9048+0.11768/(λ²-0.04750)-0.027169×λ² ne²(λ)=4.5820+0.099169/(λ²-0.04443)-0.021950×λ² |
