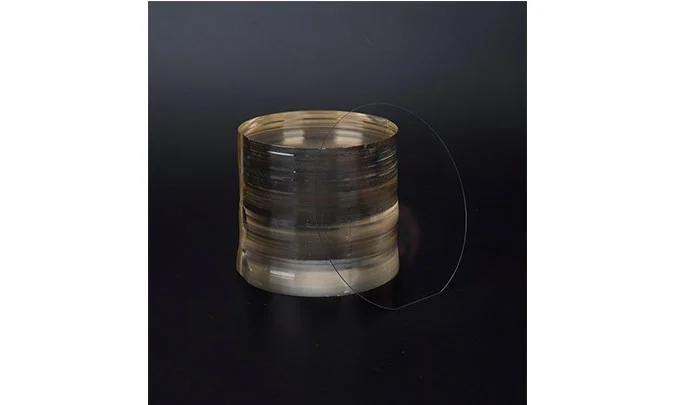

Компания OST Photonics производит пластины ниобата лития оптического качества (пластины Linbo3) различных размеров и толщин. Диаметр пластин варьируется от 2 до 4 дюймов. Толщина может варьироваться в соответствии с требованиями клиента (обычно более 0.18 мм). Доступна ориентация пластин по осям X, Y, Z. По запросу также возможна поставка пластин конгруэнтного ниобата лития (CLN), почти стехиометрического ниобата лития (SLN) и ниобата лития, легированного Tm/Pr/Er/Fe/MgO.
| Материал | Монокристалл LiNbO3 | |
| Температура Кюри | 1142±2.0℃ | |
| Угол резки | X/Y/Z etc. | |
| Ориентационный допуск (±) | ≤15′ | |
| Диаметр | 2”/3”/4” | |
| Допуск по диаметру (±) | ≤0.20 мм | |
| Толщина | 0.18 ~ 0.5 мм или более | |
| Допуск по толщине (±) | ≤0.025 мм | |
| Основная длина | 16/22/32 мм | |
| TTV | <1~5 мкм | |
| BOW | ± (25~40 мкм) | |
| Отклонение | <= 35 мкм | |
| Ориентация | В соответствии со стандартами или запросом клиента | |
| Тип поверхности | Односторонняя полировка (SSP) / двухсторонняя полировка (DSP) / двухсторонняя шлифовка (DSL) | |
| Полированная сторона | <0.5 нм | |
| Качество поверхности полированной стороны | S/D 20/10 | |
| Притёртая сторона | Как правило, 0.2-0.5 мкм, или произвольно | |
| Краевые критерии | В соответствии со стандартом SEMI M1.2/см. IEC62276 | |
| Качество | Отсутствие трещин (пузырей и включений) | |
| Оптическое легирование | Er/Fe/MgO и т.д. | |
| Критерии поверхности пластины | Показатель преломления | No=2.2878/Ne=2.2033 @ 632 нм длины волны / метод призматической муфты. |
| Загрязнение | Нет | |
| Частицы φ>0.3 мкм | <= 30 | |
| Царапины, сколы | Нет | |
| Дефекты | Нет трещин, царапин, следов спиливания, пятен | |
| Паковка | Кол-во/Коробка | 25 шт на коробку |
| Материал | Качество | Диаметр | Направление роста |
| LiNbO3 | Оптическое | 2”/3”/4” | X/Y/Z/Y 135 и т.д. |
| MgO:LiNbO3 | Оптическое | 2”/3” | X/Z |
| Fe:LiNbO3 | Оптическое | 2”/3” | Z |
| Tm:LiNbO3 | Оптическое | 2”/3” | Z |
| Pr:LiNbO3 | Оптическое | 2”/3” | Z |
| Er:LiNbO3 | Оптическое | 2”/3” | X/Z |
| Метод выращивания | Метод Чохральского |
| Кристаллическая структура | M3 |
| Константа решётки | a=b=5.148 Å c=13.863 Å |
| Точка плавления (℃) | 1250 |
| Плотность (г/см3) | 4.64 |
| Твёрдость | 5 (Мо) |
| Показатель преломления | no=2.286 ne=2.203 при 632.8 нм |
| Нелинейный коэффициент | d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
| Электрооптический коэффициент | γ13=8.6, γ22=3.4, γ33=30.8, γ51=28.0, γ22=6.00 (pmv-1) |
| Оптическое пропускание | 370 ~ 5000 нм и >68% при 632.8 нм |
| Тепловое расширение | a11=15.4x10^-6/K, a33=7.5x10^-6/K |
