Описание

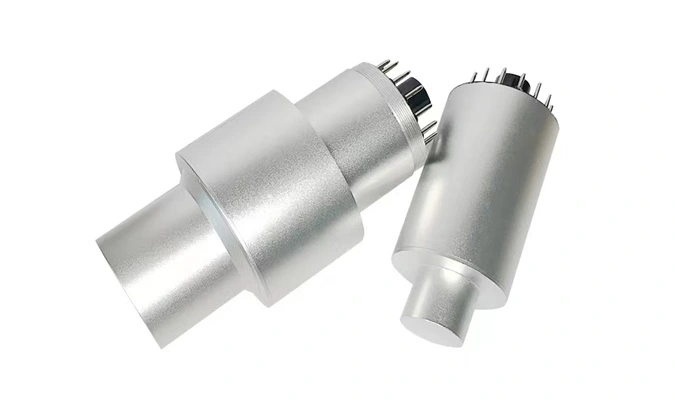

Компания OST Photonics предлагает широкий выбор стандартных и индивидуальных сборок сцинтилляционных датчиков. Эти датчики собираются из фотоумножительных трубок (ФЭУ), сцинтилляторов, магнитного/светового экранирования, электроники (опционально) и металлического (алюминиевого или из нержавеющей стали) корпуса. Они характеризуются высокой чувствительностью, высокой эффективностью и хорошим разрешением амплитуды импульса. Наши сцинтилляционные детекторы широко применяются в системах измерения радиации, спектроскопии и дозиметрии.
Сферы применения
- Гамма-спектроскопия
- Радиоиммуноанализ
- Аэрофотосъемка
- Подсчет облучения всего тела
- Системы досмотра
- Радио-лучевая медицина
- Физика высоких энергий
Преимущества
- Превосходное энергетическое разрешение
- Высокая чувствительность
- Высокая эффективность
- Компактность
Стандартные сборки сцинтилляционных датчиков
| Сцинтиллятор |
Модель |
Размер сцинтиллятора |
Диаметр пинов ФЭУ |
Этапов ПМТ |
Энергетическое разрешение при 662 КеВ |
Корпус |
Примечания |
| NaI (Tl) |
NAI1/1P1 |
1" Диа. x 1" Толщ. |
1" 14-pin |
11 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально) |
| NaI (Tl) |
NAI1.5/1.5P2 |
1.5" Диа. x 1.5" Толщ. |
2" 14-pin |
10 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI1.5/1.5P2-2 |
1.5" Диа. x 1.5" Толщ. |
2" 14-pin |
8 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI2/2P2 |
2" Диа. x 2" Толщ. |
2" 14-pin |
10 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI2/2P2-2 |
2" Диа. x 2" Толщ. |
2" 14-pin |
8 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI3/3P3 |
3" Диа. x 3" Толщ. |
3" 14-pin |
8 |
≤7.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI5/5P5 |
5" Диа. x 5" Толщ. |
5" 14-pin |
10 |
≤8.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI6/3P5 |
6" Диа. x 3" Толщ. |
5" 14-pin |
10 |
≤8.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI6/6P5 |
6" Диа. x 6" Толщ. |
5" 14 -pin |
10 |
≤8.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI2/4/16P3 |
2" x 4" x 16" длин. |
3" 14 -pin |
8 |
≤8.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| NaI (Tl) |
NAI4/4/16P3.5 |
4" x 4" x 16" длин. |
3.5" 14 -pin |
8 |
≤8.5% |
Нерж. сталь |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| LaBr3 (Ce) |
LB1/1P2 |
1" Диа. x 1" Толщ. |
2" 14 -pin |
8 |
≤ 3.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| LaBr3 (Ce) |
LB1.5/1.5P2 |
1.5" Диа. x 1.5" Толщ. |
2" 14 -pin |
8 |
≤ 3.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| LaBr3 (Ce) |
LB2/2P3 |
2" Диа. x 2" Толщ. |
3" 14 -pin |
8 |
≤ 3.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
| LaBr3 (Ce) |
LB3/3P3.5 |
3" Диа. x 3" Толщ. |
3.5" 14 -pin |
8 |
≤ 3.5% |
Аллюминий
(анодированный) |
Встроенная электроника (опционально)
Подключаемая электроника (опционально) |
Варианты исполнения сборок сцинтилляционных датчиков по индивидуальному заказу
- Материал сцинтиллятора: CsI (Na), BGO и пластиковый сцинтиллятор и т. д.
- Геометрия сцинтиллятора NaI (Tl): прямоугольный сцинтиллятор, сцинтиллятор с торцевым колодцем, сцинтиллятор с боковым колодцем и сцинтиллятор с тонким диском для обнаружения низких энергий и рентгеновского излучения.
- Модели ФЭУ: специалисты компании могут порекомендовать подходящие модели ФЭУ.
- Электроника: встроенный или подключаемый делитель напряжения, предусилитель, высоковольтный источник питания и многоканальный анализатор.
- Индивидуальные исполнения: специальные фланцы, монтажные приспособления, низкофоновая упаковка, подготовка к жестким условиям эксплуатации (экстремальный холод, вакуум, высокие температуры, подводные условия, сильные механические удары и вибрация) или другие модификации по запросу.
